Descripció del producte

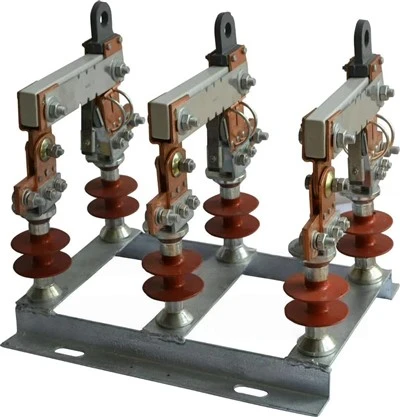

Els aïlladors d'alta tensió de la sèrie GW5 utilitzen una estructura exterior modular, d'una-columna i telescòpica. Els seus components bàsics inclouen un circuit conductor, suport aïllant, mecanisme d'operació, bastidor base i interruptor de terra opcional. Aquests dispositius elèctrics d'alta -tensió exterior de CA de 50 Hz estan disponibles en tensions nominals de 40,5 kV, 72,5 kV i 126 kV. Estan dissenyats per obrir i tancar línies d'alta-tensió en condicions de corrent, sense-càrrega i per aïllar elèctricament equips elèctrics com ara barres d'alta-tensió i interruptors automàtics en manteniment de línies d'alta-tensió energitzades. També es poden utilitzar per canviar corrents inductius o de baixa-capacitat.

Condició ambiental

Altitud: No superar els 1000 m. Si l'altitud supera els 1000 m, s'ha d'ajustar el nivell d'aïllament nominal.
Temperatura ambient: límit superior +45 graus, límit inferior -40 graus, temperatura mitjana del mes més calorós 30 graus, rang de temperatura màxima diària de 25 graus;
Intensitat de la radiació solar (exterior): 0,1 W/cm²;
Velocitat del vent/pressió del vent (exterior): 34m/s (700Pa);
Humitat: humitat relativa mitjana diària Menor o igual al 95%, humitat relativa mitjana mensual Menor o igual al 90%;
Resistència sísmica: acceleració horitzontal 0,3 m/s², acceleració vertical 0,15 m/s²;
Factor de seguretat: ressonància sinusoïdal de tres-cicles, factor de seguretat 1,67 o superior;
Grau de contaminació: Classe E;
Gruix del gel: inferior o igual a 20 mm;

Paràmetres tècnics-GW5

Tensió nominal	Corrent nominal A	Corrent d'estabilitat dinàmica kA	Corrent d'estabilitat tèrmica kA/S	Tensió de resistència a la freqüència elèctrica kV/1 min		Resistència a la pressió d'impacte kV
				Fase a terra	Entre fractures	Fase a terra	Entre fractures
40.5	630	50/63	20/25/4	95	118	185	215
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
72.5	630	50/63	20/25/4	140 160	160 176	325 350	375 385
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
126	630	50/63	20/25/4	230	265	550	630
	1250	63/80	25/31.5/4
	1600	80/100	31.5/40/4
	2000	80/100	31.5/40/4
